VATENFAL
撒水幕遮炎系統
VATENFAL WATER CURTAIN SYSTEM
建築防災 - 防火區劃設計
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_1.jpg)
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_2.jpg)
火災發生的感受與記憶是不可泯滅的
火災往往讓人感到恐懼,因一旦火災發生,除了人命財產的損失難以估計,火災發生的感受與記憶更是不可泯滅的。
現行建築業採用防火鐵捲門作為防火區劃,當火災發生時溫度往往超過好幾百度甚至高達一千度以上。防火鐵捲門材質為鐵製,一旦溫度過高恐造成逃生門過熱、變形與不易開啟並阻礙人員逃生。由於鐵捲門為不透視的防火設備,無法辨識另一側火場狀況,亦可能因方向誤判而影響救災情況,逃生人員往往面臨可怕災害遭遇...
專注於研發撒水幕遮炎系統補強防火鐵捲門在(逃生)通道的缺點
過去四、五年多以來,我們專注於研發以補強防火鐵捲門避難通道之缺點。在持續不懈的研發試驗,於2022年創造了新一代的VATENFAL撒水幕遮炎系統。系統依日本建築法測試基準,在我國國家實驗室建築研究所完成測試,超越日系產品,在更經濟與安全之下提昇其防護的普及性。
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_3.jpg)
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_4_GIF.gif)
以水壓力透過撒水幕噴頭噴出後形成一道道的水幕牆,主要用於阻隔火焰穿透、隔熱降溫或是阻煙蔓延之防護系統。
當火災發生時,經由探測器偵測到火警,連動開啟該區域的分區閥,泵浦機組同時收到訊號進行加壓,水經由泵浦加壓後通過該區域管路到VATENFAL撒水幕噴頭開始噴撒,本系統的撒水幕噴撒時如水平牆面之水牆,水平水牆阻隔火場與非火場的區劃空間厚度30公分的一道水牆具透視性,確保避難及消防救援有正確性的移動方向。
VATENFAL
撒水幕遮炎系統
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_5.png)
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_6.png)
撒水幕為主動式防火設備提供更安全避難逃生環境
撒水幕設備最重要是持續噴撒水幕遮炎外並降低火場內溫度,以提供一個更安全的避難逃生環境。
撒水幕、防火門及防火捲門同樣具有阻熱性能,但不同於傳統防火門受限門扇寬度及建築物不規則造型,不易滿足建築師逃生避難防火設備的頭痛問題。川圓VATENFAL撒水幕寬度僅30公分,為日本系統寬度運用的五分之一,因此可以更彈性應用於不同環境場所。
![高自由度設計、低壓水幕系統、設備模組化、簡易維修保養、避難逃生快速、救難辨識度高、創新研發、MIT在地化、提昇救援](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_7.png)
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_8.png)
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_comment_1.png)
閃光蜂鳴器
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_comment_2.png)
偵溫探測器
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_comment_3.png)
手動開關盤
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_comment_4.png)
撒水幕噴頭
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_9.jpg)

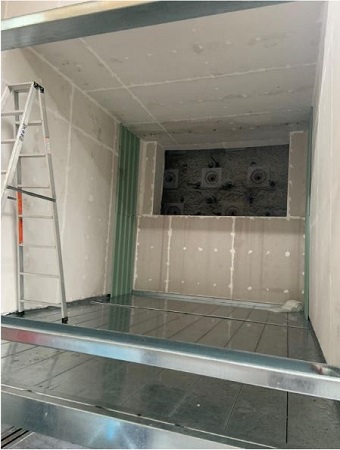

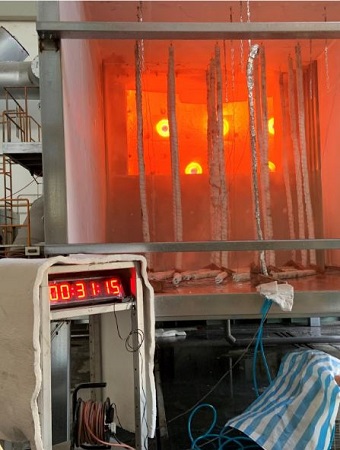

川圓科技的撒水幕遮炎系統,主要是採用日本建築基準法進行試驗。該試驗方法是參考日本建築基準法第68條的26第1項之規定,認定適用68條施行令第112條第1項(特定防火設備)及68條施行令第112條第14項第一號防火設備的動作性能等之規定,經認定的範圍為遮擋火焰性能。
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_comment_5.png)
非曝火面空間溫度測點
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_comment_6.png)
加熱爐內溫度測點
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_comment_7.png)
溫度維持
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_comment_8.png)
總平均溫度
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_comment_9.png)
平均溫度上限
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_comment_10.png)
撒水開始時間
單位:mm
彈性應用於各大防火區劃
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_14.jpg)
醫院
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_15.jpg)
數據中心
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_16.jpg)
教育機構
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_17.jpg)
高層建築物
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_18.jpg)
無塵室
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_19.jpg)
古跡建築
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_20.jpg)
飯店
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_21.jpg)
大眾交通工具
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_22.jpg)
工廠應用
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_23.jpg)
易燃物體
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_24.jpg)
油漆房
![](https://www.wisprex.com/upload_files/VATENFAL/VatenFal_25.jpg)
停車場空間
- Home
- Water Curtain
日本撒水幕系統 (寬度:160公分)
川圓科技VATENFAL撒水幕系統 (寬度:30公分)
